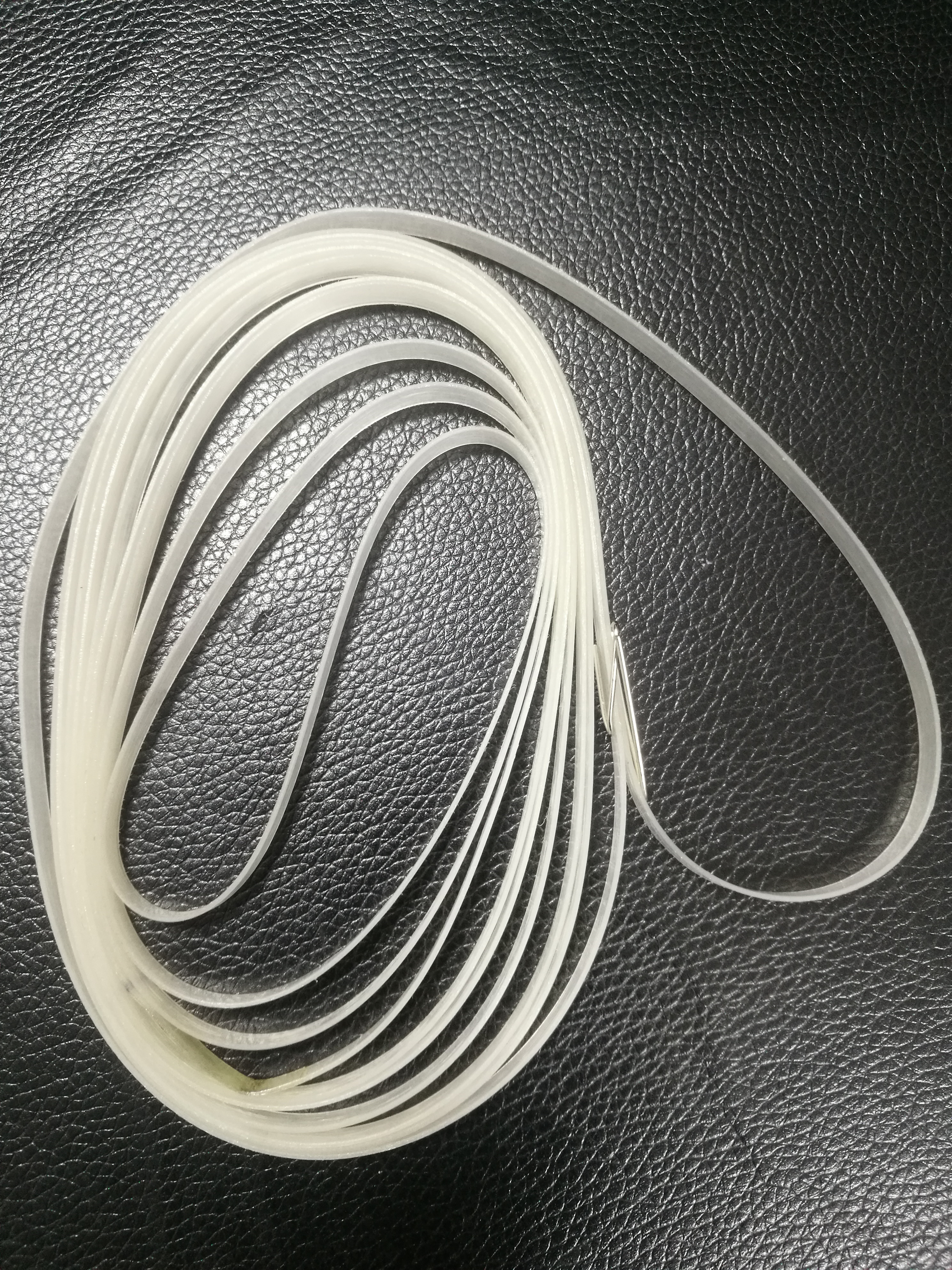

芯片输送带

prevnext

1、采用国际A+原材料有效提高使用寿命30%
2、透明透光输送带生产研发厂家，接受非标定制，带体厚度可薄至0.2mm
3、采用高频分子技术无缝环形
4、经久耐用，不跑偏，无毛边，输送过程中不掉纤维。
5、采用分子交联技术，有效提高拉力强度30%。

订购热线：0531-87964299

半导体芯片输送带简称芯片输送带，主要应用于输送电子类芯片产品。

电子芯片传送带

半导体输送带

1、采用国际A+原材料有效提高使用寿命30%

2、透明透光输送带生产研发厂家，接受非标定制，带体厚度可薄至0.2mm

3、采用高频分子技术无缝环形

4、经久耐用，不跑偏，无毛边，输送过程中不掉纤维。

5、采用分子交联技术，有效提高拉力强度30%。
